Specifikace
- rozhrnování materiálu v procesu
- zabraňují tvorbě vrásek a faldů
- na napnutí a vyhlazení materiálu před řezáním, potiskováním, laminováním a jinými procesy
- dodávají se s párem uložení, s možností montáže na patku nebo na přírubu
Podrobné specifikace

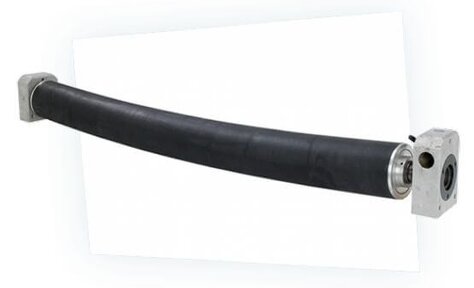

Banánové rozháněcí válce slouží pro rozhrnování materiálu v procesu, zabraňují tvorbě vrásek a faldů. Často se používají na napnutí a vyhlazení materiálu před řezáním, potiskováním, laminováním a jinými procesy, nebo pro oddělení jednotlivých pásů materiálu po řezání. Válce se dodávají s párem uložení, s možností montáže na patku nebo na přírubu.
Podle parametrů aplikace dodáváme válce s antistatickým nebo antiabrazivním gumovým povrchem, nebo válce tvořené chromovanými kovovými segmenty. Na požádání dokážeme dodat i válce s nepřilnavým nebo jiným speciálním povrchem. Standardně dodáváme válec s pevným průhybem 1% z celkové délky a natáčením kolem své osy. K dispozici je ale i válec s nastavitelným průhybem pomocí páky nebo hydraulické pumpy.

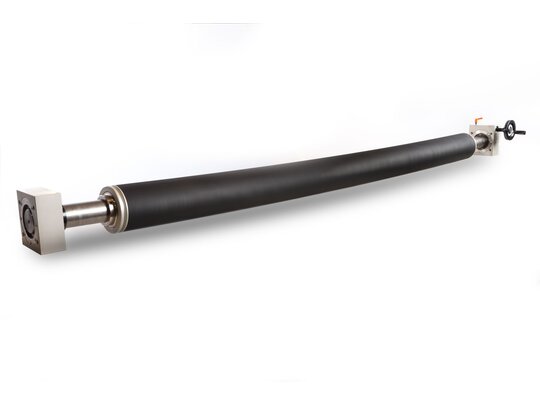

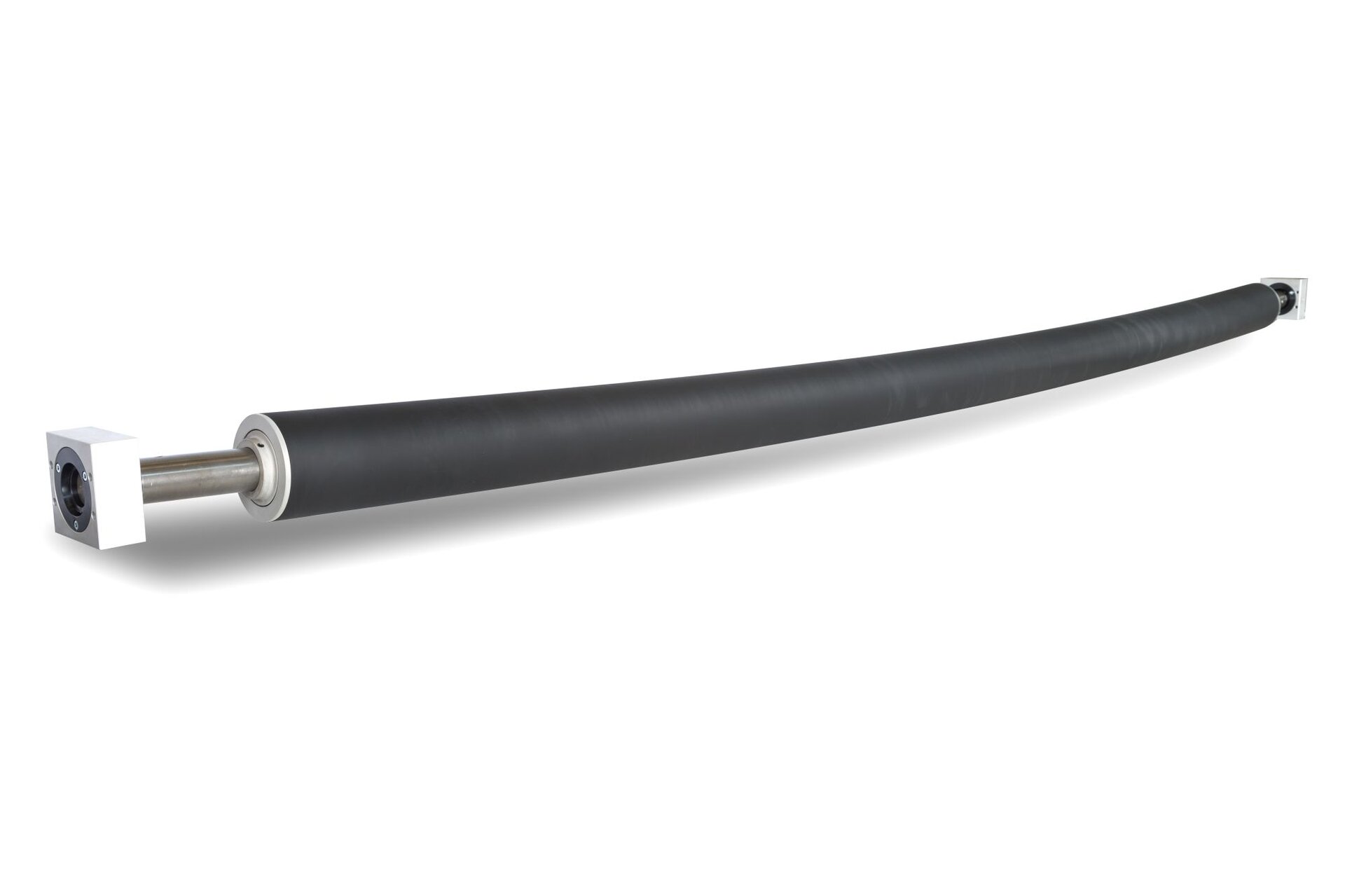

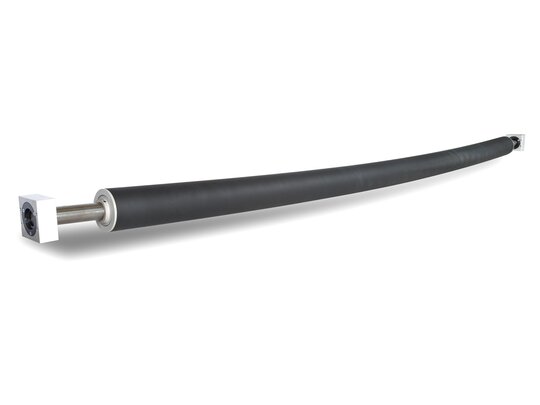

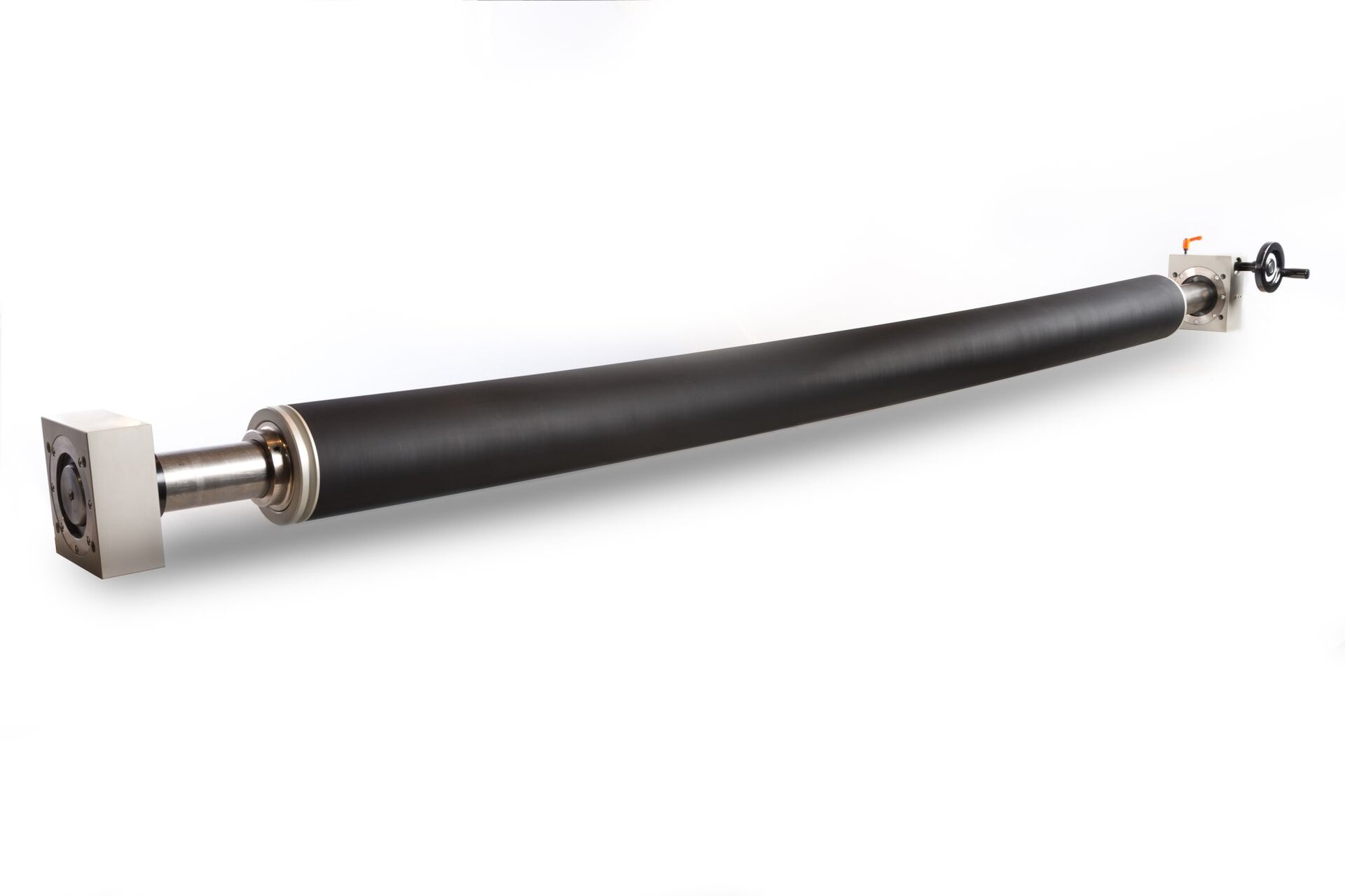

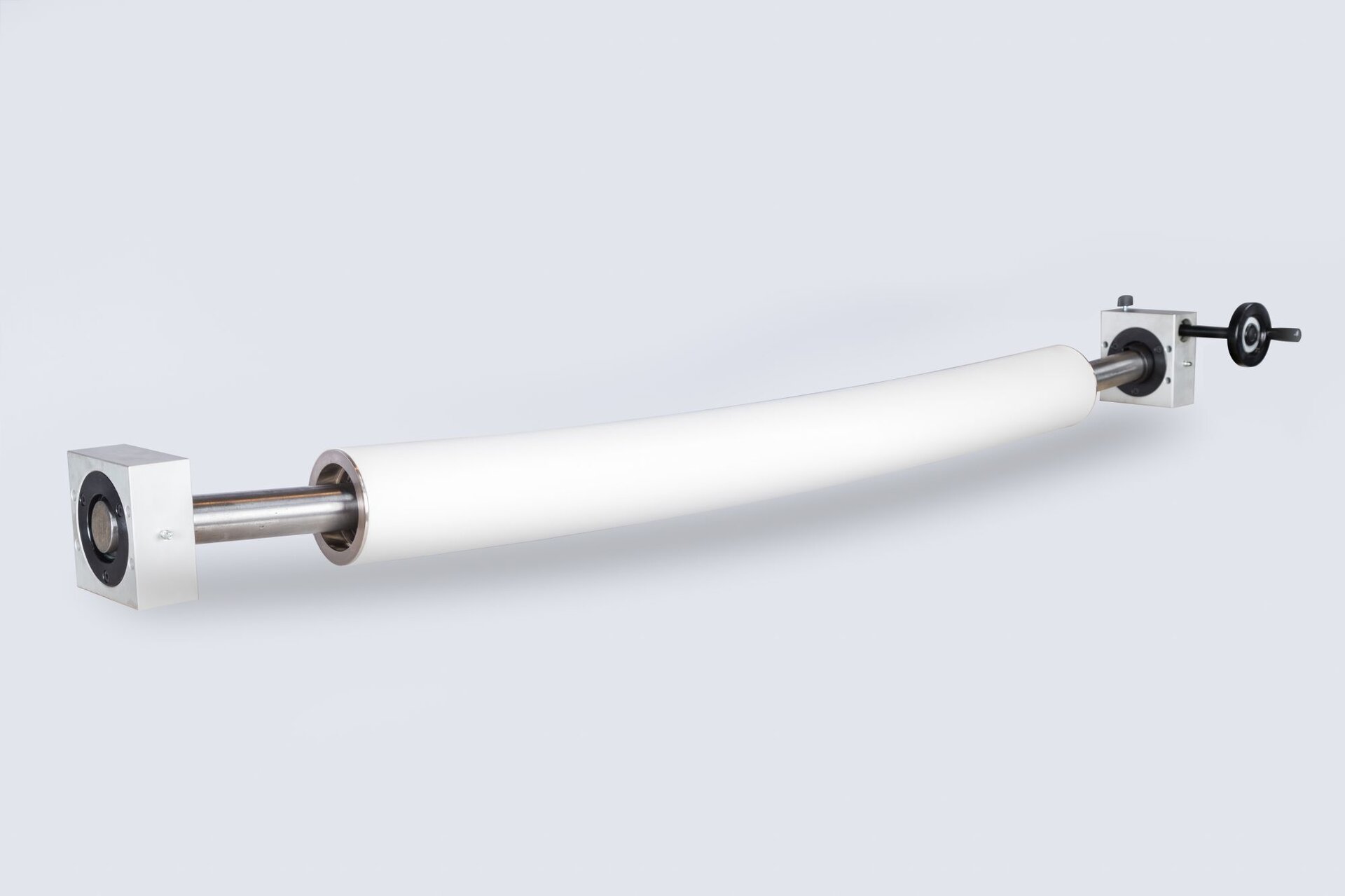

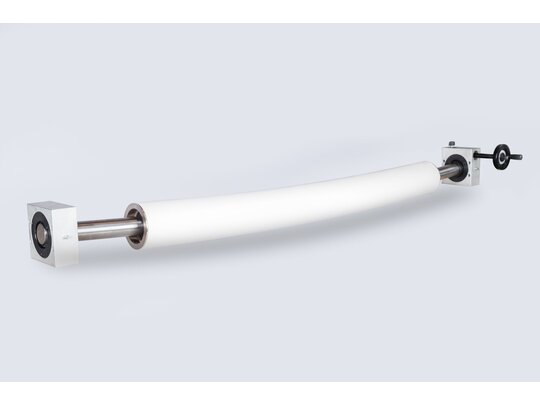

Banánové válce s gumovým povrchem
Používají se pro rozhrnování materiálů v plastikářském, papírenském, textilním a jiném průmyslu. Vnitřní segmenty válce jsou potaženy odolnou gumou, která dokonale kopíruje tělo válce. Guma může být v antistatickém, antiabrazivním nebo nepřilnavém provedení. Tyto válce jsou vhodné i do vlhkého prostředí.

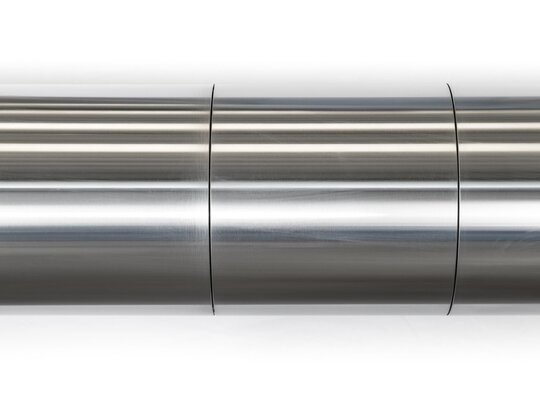

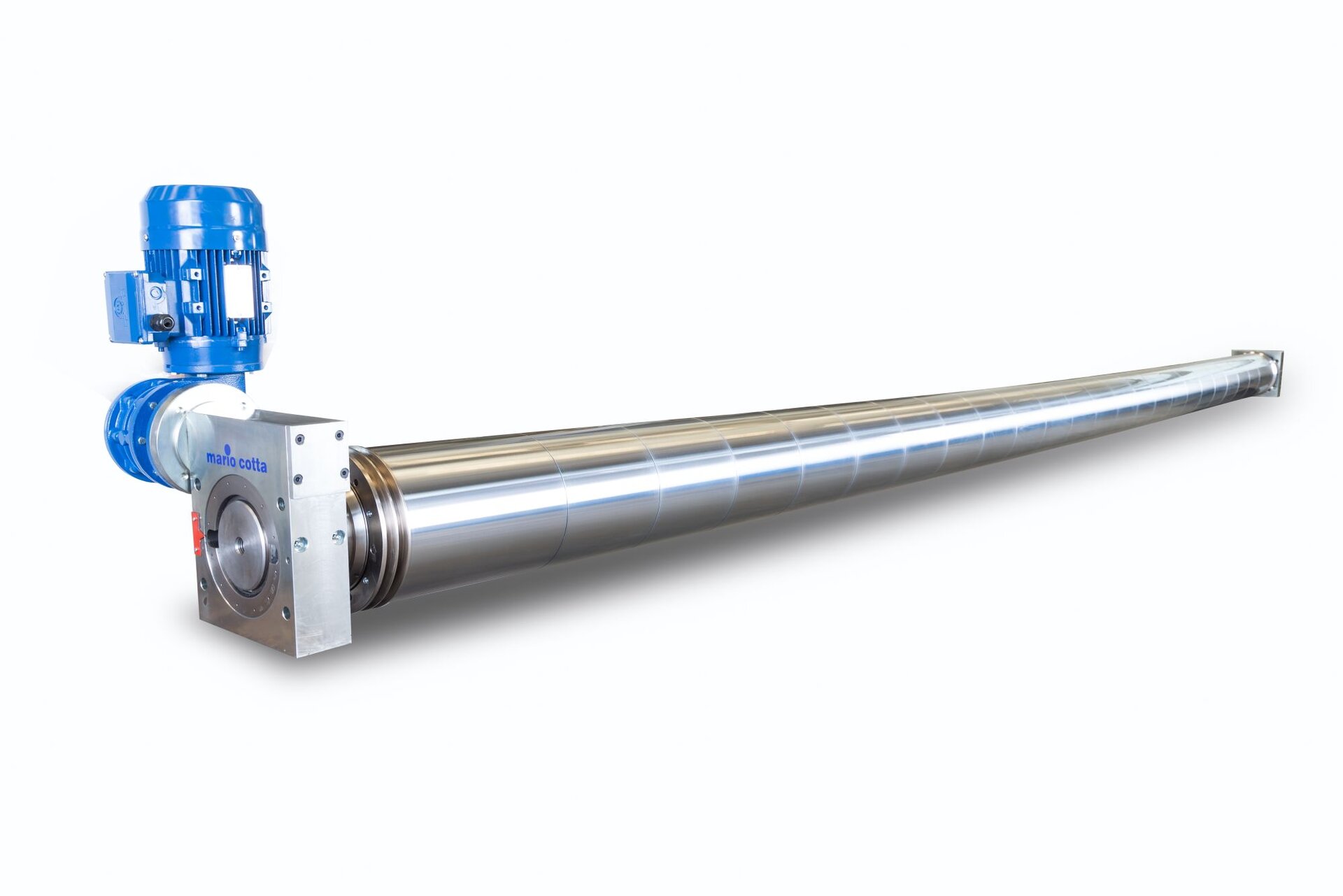

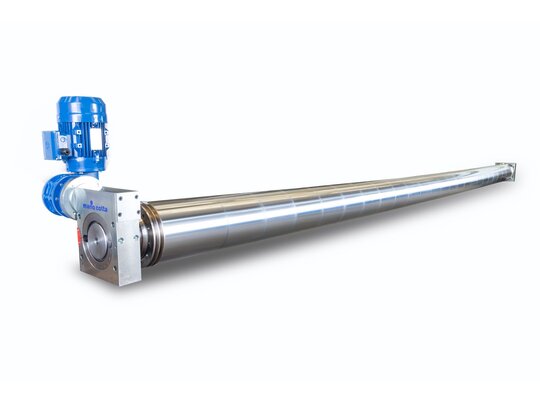

Banánové válce s ocelovými chromovanými segmenty
Povrch válce je tvořen ocelovými segmenty se speciální povrchovou úpravou. Vrstva chromu válci dodá odolnost vůči rezivění, opotřebení a vysokým teplotám. Tyto válce se používají hlavně ve vysokorychlostních aplikacích v papírenském průmyslu, kde se přihlíží na vysoký tah materiálu a vyvážení válce pro dané otáčky.
Banánové válce s nastavitelným průhybem

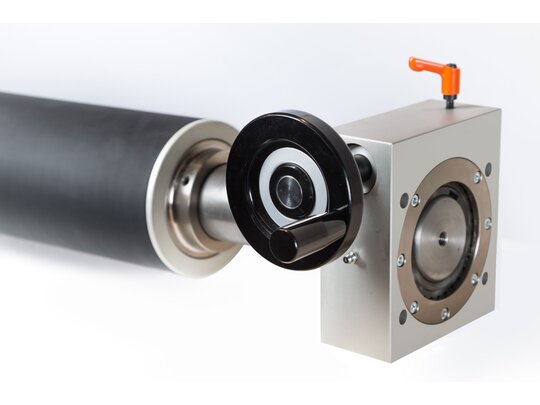

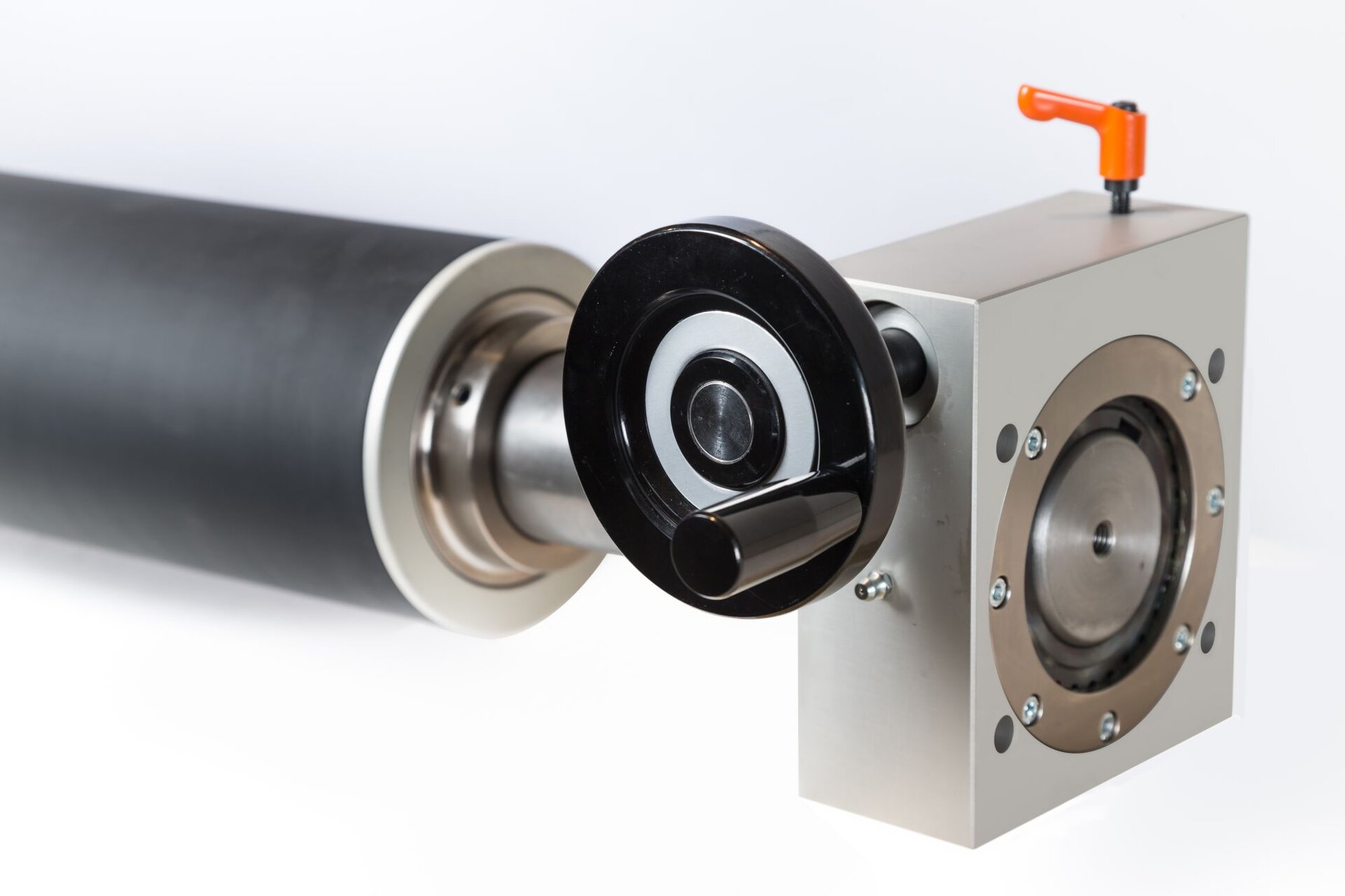

Všechny banánové válce mají možnost natáčet se kolem vlastní osy pomocí nastavovacího kolečka na uložení. Specialitou jsou válce s nastavitelným průhybem, kde kromě natočení může zákazník určit velikost průhybu v závislosti na materiálu nebo procesu, který provádí. Jedná se o velmi výhodné řešení, pokud zpracováváte širokou škálu výrobků nebo potřebujete velmi přesně oddělit pruhy materiálu za řezáním.
Rozháněcí spirálové válce
Rozháněcí, pogumované válce s podbroušenou spirálou se používají pro lehké rozhánění plastových fólií a netkaných textilií. Podbroušená spirála se pod vlivem tahu materiálu deformuje směrem ven od středu válce, a tím zabraňuje mačkání materiálu a tvorbě vrásek.

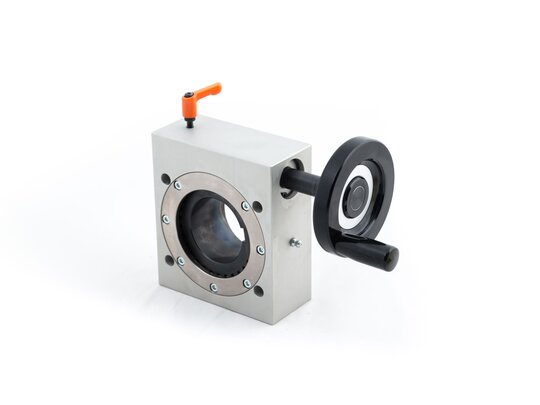

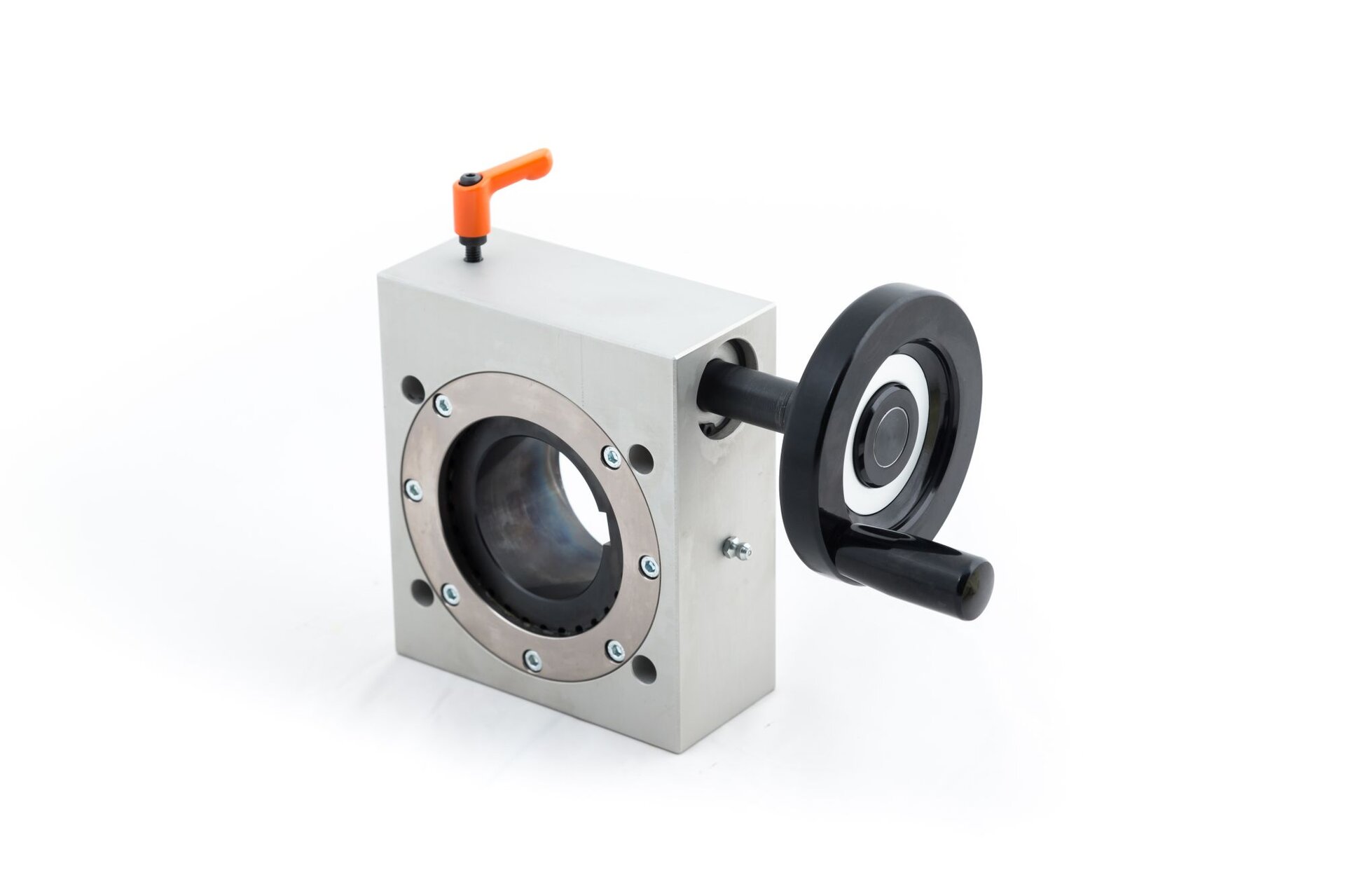

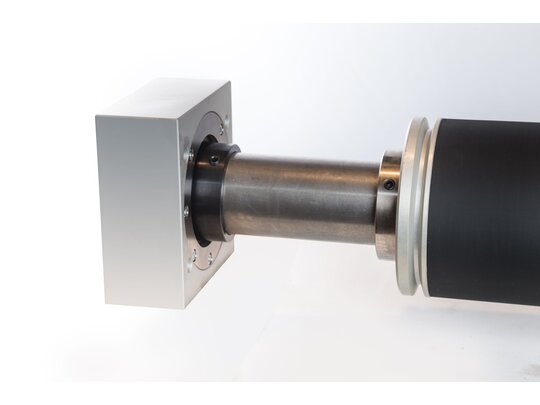

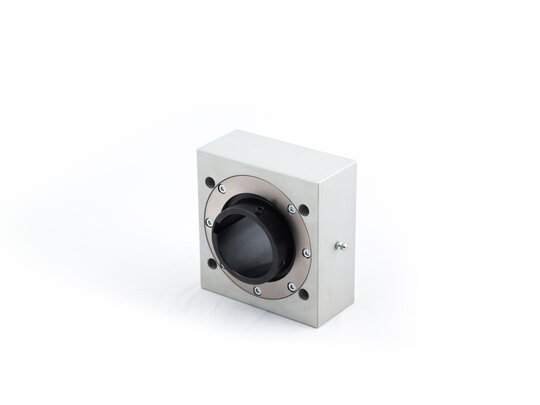

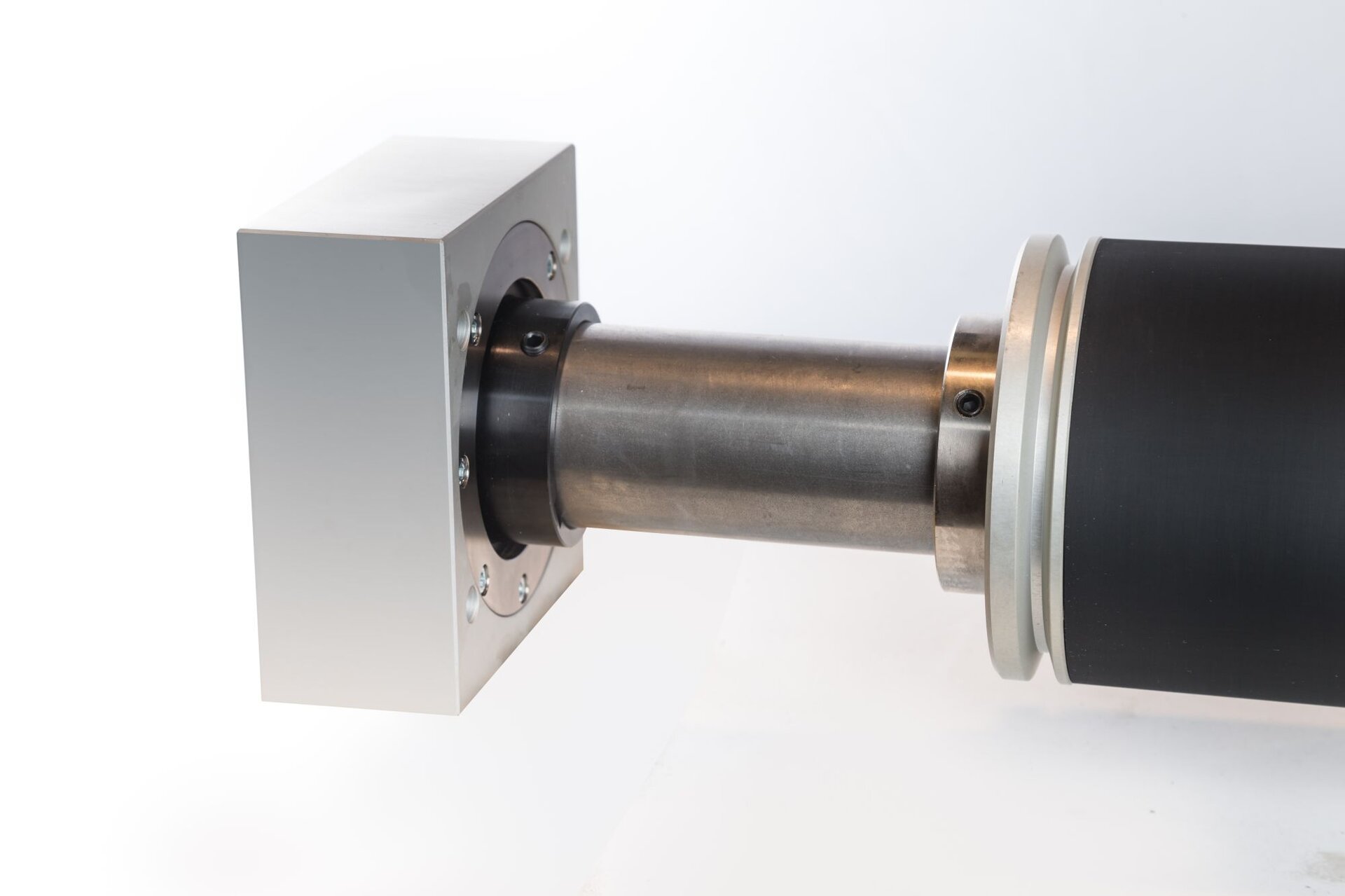

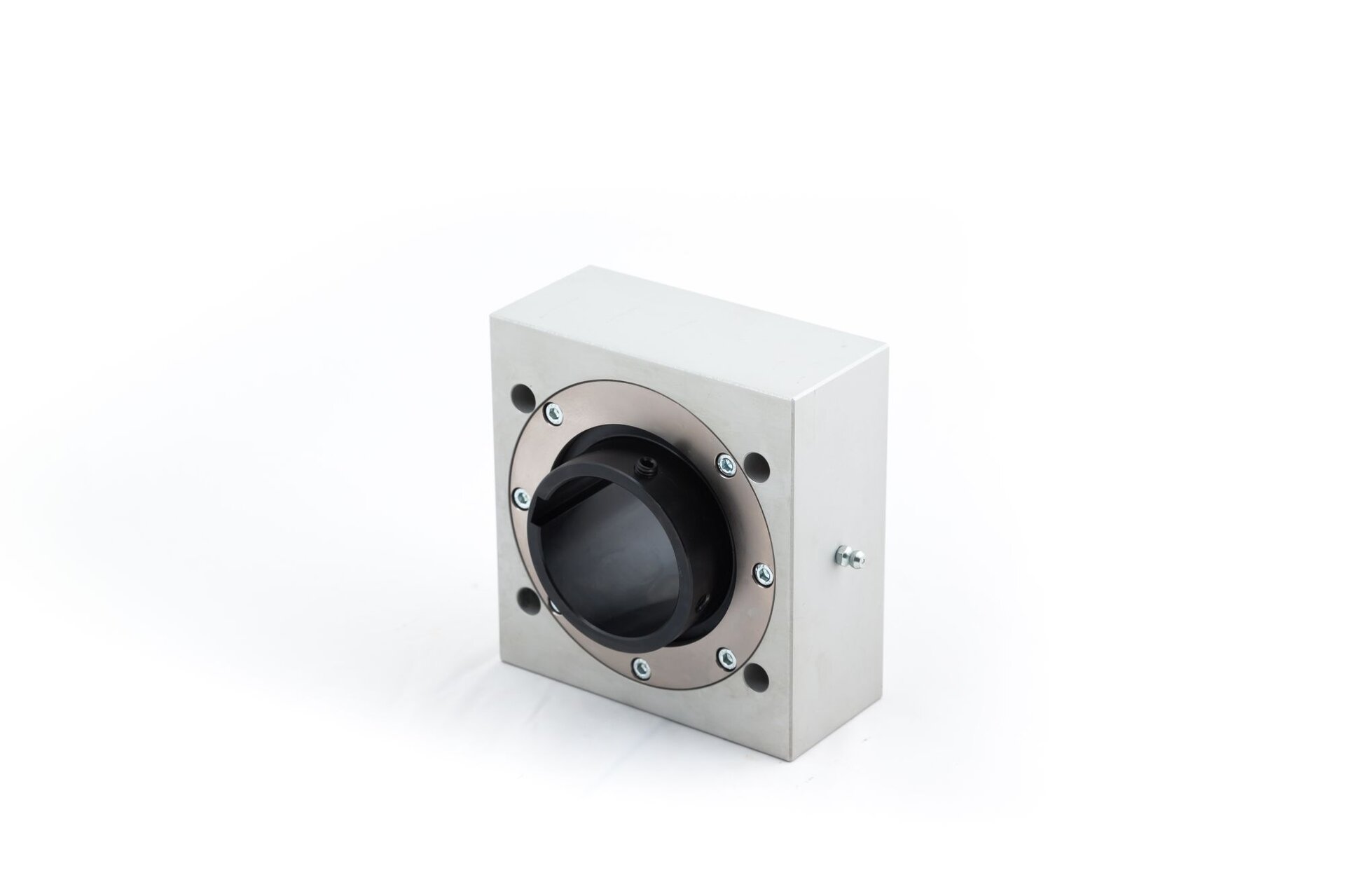

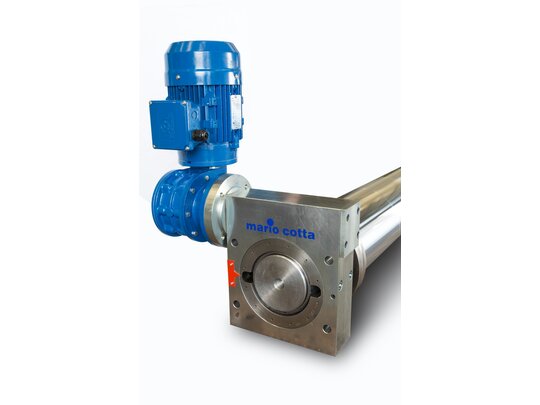

Uložení banánových válců (ložiskové domečky)
Uložení banánových válců umožňují kromě natáčení válce a změny průhybu i samotnou montáž na stroj. Vyrábějí se jako uložení pro montáž na patku nebo na přírubu. K dispozici jsou standardní typy, které se podle možností dají přizpůsobit Vašim stávajícím zástavbovým rozměrům.
Technické parametry
| Model | A | B | C | ⌀D | E | F | ⌀G | H | I | ⌀L | M | N | O | P | ⌀R | S | T |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SG1/SP1 | 100 | 35 | 15 | 100 | 61 | 230 | 25/30 | 40 | 35,5 | 8,5 | 80 | 60 | 84 | 10 | 11 | 125 | 150 |
| SG2/SP2 | 140 | 50 | 115 | 120 | 61 | 250 | 35/40 | 69 | 41 | 10,5 | 120 | 100 | 120 | 20 | 13 | 160 | 200 |
| SP3/SG3 | 138 | 60 | 15 | 120 | 61 | 250 | 50 | 69 | 53 | 8 | 130 | 110 | 67,5 | 20 | 13 | 170 | 210 |
